Главная страница ПродукцияКоаксиловые разъемы РФзолото соединителя старта конца женщины 40ГХз 2.92мм покрытое с блоком для теста ПКБ

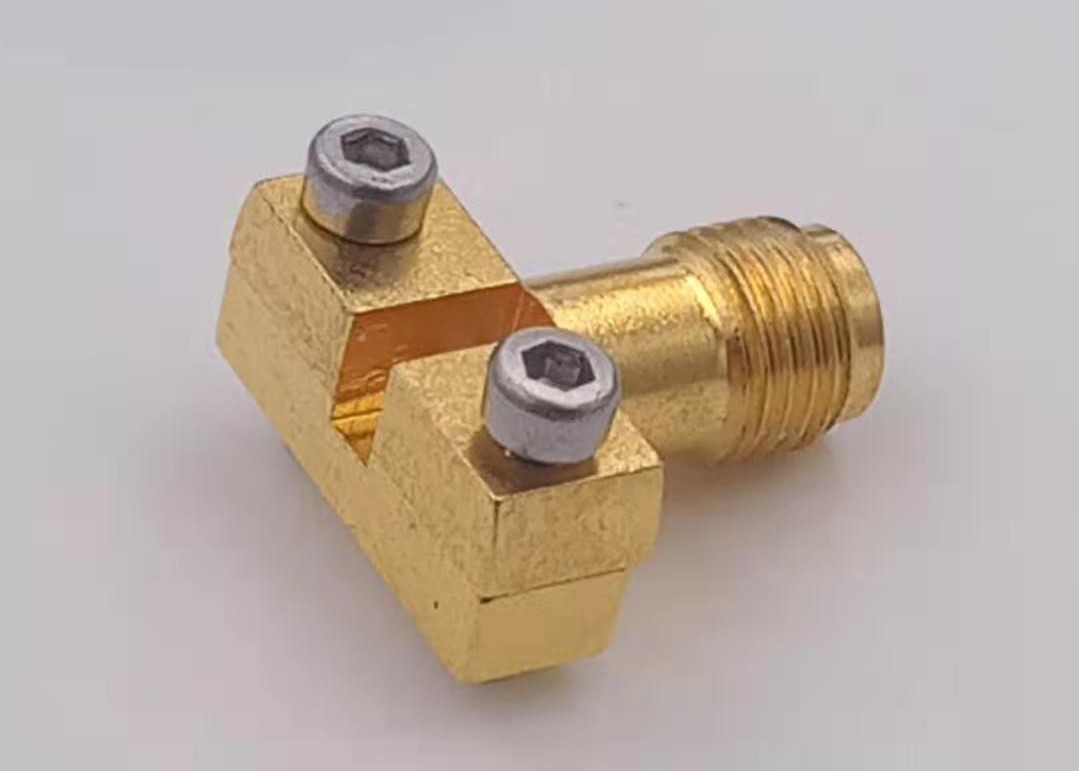

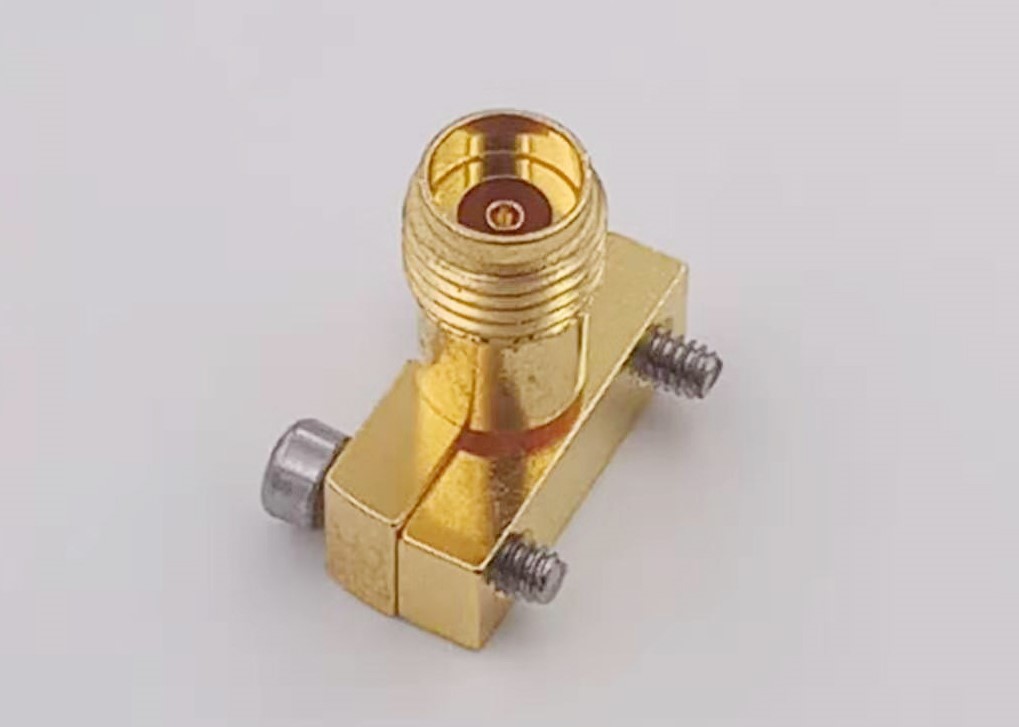

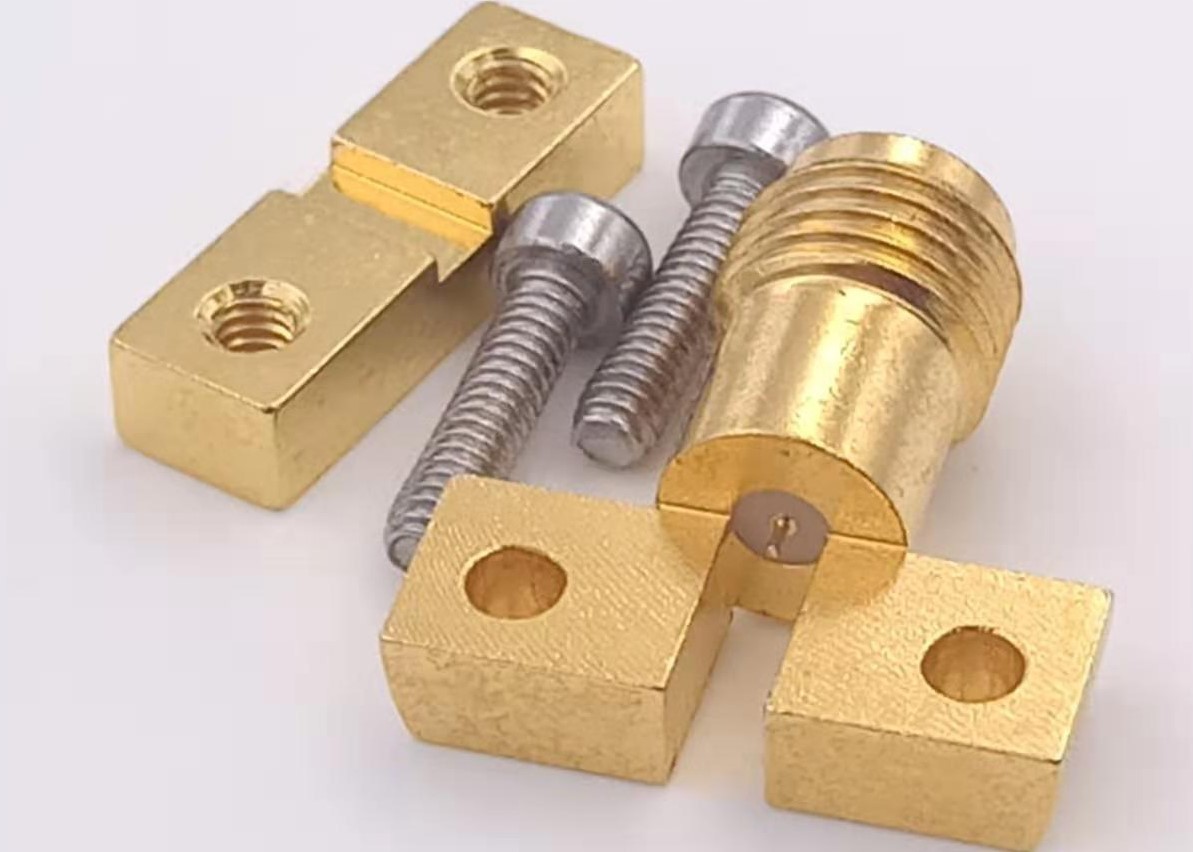

золото соединителя старта конца женщины 40ГХз 2.92мм покрытое с блоком для теста ПКБ

40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test
40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test 40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test 40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test
Основная информация
Место происхождения: Китай
Фирменное наименование: Sinrui
Сертификация: RoHS
Номер модели: 2,92 хд23
Количество мин заказа: 500пкс
Цена: USD 8.5 per pcs
Упаковывая детали: Упаковка экспорта стандартная
Время доставки: Л/К, Т/Т
Условия оплаты: Т/Т
Поставка способности: 10000 в 28 дней
Контакт
интерфейс спички: 2.92мм Род: Женщина
Структура: Прямо с блоком Покрытый: Золото
Частота: ДК 40ГХз Подгонянный размер: Стандарт
Импеданс: 50 омов Тест брызг соли: 48 часов
Жизненный цикл: 500 силес
Высокий свет:

коаксиальный соединитель антенны

,

соединитель провода коаксиального кабеля

Имя продуктов: золото соединителя старта конца 40GHz 2.92mm женское покрытое с блоком для теста PCB



Продукты Descrption:

соединители старта конца высокой эффективности конструированы для того чтобы обеспечить низкое VSWR, ответ режима свободный широкополосный до 40 GHz для однослойных и разнослоистых плат с печатным монтажом где высокочастотный сигнал на верхнем слое.
Мужчина и женские варианты вместе с узким вводом питания тела и перегородки. Крепкий, многоразовый и ремонтоспособный. Множественные конфигурации старта снабжают лучшее возможное спичку план цепи. Работы на микрополосковой линии и заземленных копланарных дизайнах волновода (GCPW). микрополосковая линия Сигнал-слоя и доски для испытаний GCPW доступные. Паять штырь к трассировке сигнала опционный.

Общее применение:
мы производим и поставляем для аппаратуры тестера, антенны, связи волны миллиметра и применения наивысшей мощности, радиолокатора, спутниковых связей так же, как программ системы обороны и космических.

  1. Charaterisitcs:



  1. Стандарт интерфейса: 2.92mm

  2. Тип: Соединитель старта конца

  3. Род: Женщина

  4. Импеданс: 50 омов

  5. Структура: Прямо° 180

  6. Устанавливать тип: Струбцина винта для microstip

  7.
Материал
Детали Материал Плакировка
Разбивочный контакт Bron Золото
Тело Латунь Золото
Изолятор PEI/PTFE N/A



Спецификация
Описание Значение
Частота DC 40GHz
Импеданс 50 омов
VSWR 1,4
Сопротивление изоляции > Омы 5000 m
Диэлектрическое выдерживая напряжение тока 750V
Контактное сопротивление для центрального проводника < 0="">
Контактное сопротивление для наружного проводника < 0="">
Жизненный цикл 500 cyles
Расклассифицированная температура -65 ° c до +165 C°



Функция: Она обеспечивает превосходное transmssion сигнала RF которое использовано в применении высокой эффективности или наивысшей мощности RF.

Как, военные, испытывая аппаратура, коммуникационное оборудование спутниковой связи, etc



Преимущество и качественная гарантия Sinrui для соединителей RF



(ODM и OEM) позволяйте подгонянную услугу по конструированию:

продукты можно подгонять согласно использованию продуктов клиента, включая размер, форму, электрическое представление, способ установки, etc.

Если наши настоящие стандартные продукты не могут приспосабливать ваше требование совершенно, то радушный связаться мы для поддержки метода.



Угол испытания НИОКР:



золото соединителя старта конца женщины 40ГХз 2.92мм покрытое с блоком для теста ПКБ 1
